【三通內螺紋球閥】派司克品牌.質量保證，派司克閥業全方面介紹不銹鋼三通螺紋球閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列三通內螺紋球閥。
|
三通內螺紋球閥概述：
|
|
三通螺紋球閥有T形和L形。T形能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L形三通螺紋球閥只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。
|
|
|
|
三通內螺紋球閥設計特點：
|
·球閥根據標準ASME B16.34設計
·結構簡單,密封性能好,扭矩小
·鑄造，固溶化處理 帶鎖裝置
·全流量設計。
·L型流道口 L Port
·T型流道口 T Port
·減流量 Reduced Port
·多種螺紋端供選擇 Various Thread Standards
·采用ISO 5211 直接安裝執行器平臺設計
|
|
|
|
三通內螺紋球閥設計標準STANDARDS:
|
設計標準Design: ASME B16.34
壁厚標準Wsll Thickness:ASME B16.34
螺紋標準Pipe THread: ASME B1.20.1,BS21
DIN 2999/259,ISO 228/1 JIS B 0203,ISO 7/1
檢測標準Inspection & Testing:MSS SP-110, EN 12266
|
|
|
|

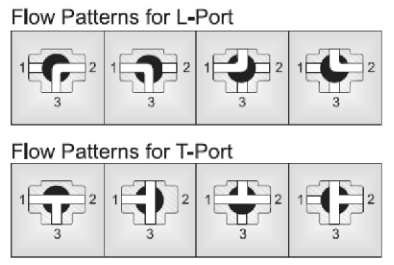

三通內螺紋球閥流向示意圖：
|
|
|
|
|

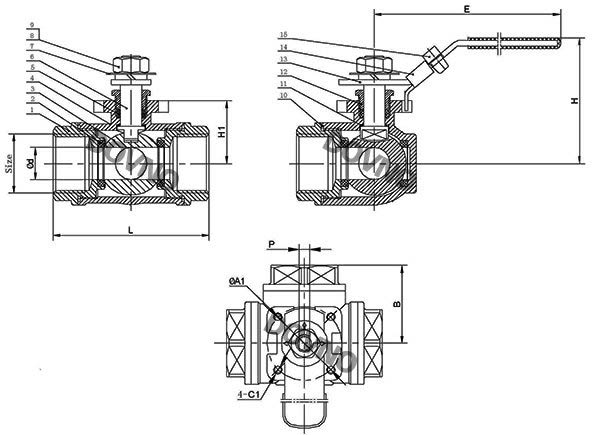

三通內螺紋球閥外形尺寸圖：
|
|
|
|
|
三通內螺紋球閥主要材料表：
|
|
名稱
|
材質
|
|
ANSI/JIS/DIN
|
ANSI/JIS/DIN
|
ANSI/JIS/DIN
|
|
閥蓋
|
A351-CF8M/SCS14A/1.4408
|
A351-CF8/SCS13A/1.4308
|
A216-WCB/SCPH2/1.0619
|
|
閥座
|
PTFE/RPTFE/PPL
|
|
球體
|
SUS316
|
SUS304
|
|
|
閥體
|
A351-CF8M/SCS14A/1.4408
|
A351-CF8/SCS13A/1.4308
|
A216-WCB/SCPH2/1.0619
|
|
填料
|
PTFE/RPTFE/PPL
|
|
閥桿
|
SUS316
|
SUS304
|
|
|
指示牌
|
SUS304
|
|
六角螺母
|
A194-8
|
|
彈性墊片
|
SUS304
|
|
密封圈
|
PTFE/RPTFE/PPL
|
|
止推墊
|
PTFE/RPTFE
|
|
填料壓蓋
|
SUS304
|
|
手柄
|
SUS201
|
|
鎖片
|
SUS201
|
|
手柄插銷
|
PVC
|
|
|
|
|
三通內螺紋球閥外形尺寸表：
|
|
單位：mm
|
|
序號
|
d
|
L
|
B
|
H
|
H1
|
E
|
ØA1
|
ØC1
|
P
|
ISO 5211
|
螺紋端
|
|
1/4"
|
8
|
50
|
25
|
61
|
28
|
120
|
36
|
M5
|
5
|
F03
|
NPT、MPT、BSPT、BSP、DIN、PT、etc...
|
|
3/8"
|
8
|
50
|
25
|
61
|
28
|
120
|
36
|
M5
|
5
|
F03
|
|
1/2"
|
12
|
68
|
34
|
61
|
28
|
120
|
36
|
M5
|
5
|
F03
|
|
3/4"
|
15
|
82
|
41
|
65
|
33
|
120
|
36
|
M5
|
6
|
F03
|
|
1"
|
18
|
88
|
44
|
71
|
35.5
|
160
|
42
|
M5
|
7
|
F04
|
|
1-1/4"
|
25
|
115
|
57.5
|
80
|
45
|
160
|
42
|
M5
|
7
|
F04
|
|
1-1/2"
|
32
|
133
|
66.5
|
95
|
52
|
175
|
50
|
M6
|
9
|
F05
|
|
2"
|
38
|
143
|
71.5
|
100
|
57
|
175
|
50
|
M6
|
9
|
F05
|
|
三通螺紋球閥有T形和L形。T形能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L形只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。閥體結構緊湊，啟閉迅速，流體阻力小，密封性能好，適用于介質流向的切換、分流或合流。
·三通內螺紋球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·三通內螺紋球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質保卡"，產品帶有"說明書""檢驗報告"等相關說明。
·三通內螺紋球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·三通內螺紋球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·三通內螺紋球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
