【三片式美標球閥】派司克品牌.質量保證，派司克閥業全方面介紹三片式美標球閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及球閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列美標球閥。
|
三片式美標球閥概述：
|
|
三片式美標球閥適用于空氣、蒸汽、水、氣體、石油和石化產品、腐蝕性介質等，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。三片式美標球閥湊、外形精美、智能控制、品質優良、使用方便等諸多特點。三片式法蘭球閥為密封性能優良，流通能力大，流阻系數小，結構簡單、維修簡單、使用壽命長。三片式美標球閥通常應用密封要求嚴格場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質。
|
|
|
|
三片式美標球閥特點：
|
3PC美標法蘭球閥單閥座設計,消除了閥門中腔介質因異常升壓而影響使用的問題；三片式美標球閥低扭矩設計，結構設計的閥桿，只需配一個小手把閥門就能輕松啟閉；啟閉無摩擦，這一功能解決了傳統閥門因密封面之間相互摩擦而影響密封的問題。
三片式結構，對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本; 3PC美標法蘭球閥楔形密封結構,閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。
|
|
|
|

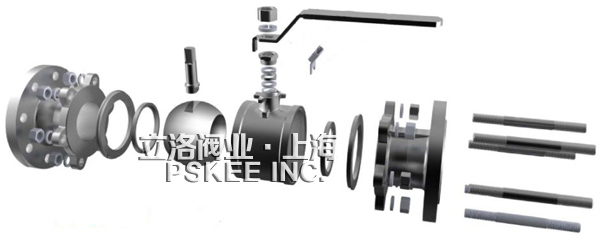

三片式美標球閥結構圖：
|
|
|
|
|
三片式美標球閥主要件材料表：
|
|
零件名稱PART NAME
|
材質MATERIAL
|
|
閥體BODY
|
SS304/SS316
|
|
球體 BALL
|
SS304/SS316
|
|
螺母GLAND NUT
|
SS304/SS316
|
|
螺栓BOLT
|
SS304/3SS16
|
|
密封線JOINT GASKET
|
PTFE
|
|
密封圈JOINT RING
|
PTFE
|
|
止推墊STOP RING
|
PTFE
|
|
閥桿STEM
|
SS304/SS316
|
|
填料STEM PACKING
|
PTFE
|
|
定位片STOP
|
304/SS316
|
|
鎖片 LOCKPAD
|
SS304
|
|
壓蓋GLAND
|
CF8/CF8M
|
|
卡簧SNAP RING
|
3SS04/SS316
|
|
手柄HANDLE
|
CF8/CF8M
|
|
壓蓋螺栓GLAND BOLT
|
SS304/SS316
|
|
|
|
|

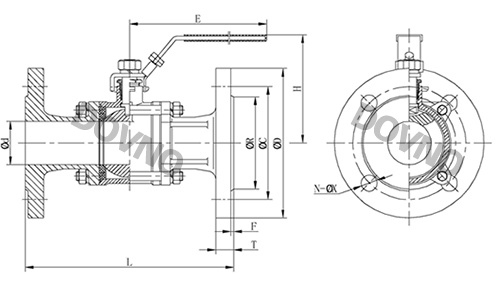

三片式美標球閥主要外形尺寸圖：
|
|
|
|
|
三片式美標球閥主要外形尺寸表：
|
|
單位：mm
|
|
Size
|
LBS
|
d
|
L
|
R
|
C
|
D
|
H
|
E
|
F
|
T
|
N
|
ØX
|
|
1/2"
|
300
|
15
|
140
|
34.5
|
66.7
|
95
|
77
|
160
|
2
|
14.3
|
4
|
16
|
|
3/4"
|
300
|
20
|
152
|
42.9
|
82.6
|
115
|
90
|
160
|
2
|
15.9
|
4
|
19
|
|
1"
|
300
|
25
|
165
|
50.8
|
88.9
|
125
|
92
|
180
|
2
|
17.5
|
4
|
19
|
|
1-1/4"
|
300
|
32
|
178
|
63.5
|
98.4
|
135
|
105
|
200
|
2
|
19.1
|
4
|
19
|
|
1-1/2"
|
300
|
38
|
190
|
73
|
114.3
|
155
|
111
|
220
|
2
|
20.7
|
4
|
23
|
|
2"
|
300
|
50
|
216
|
92.1
|
127
|
165
|
120
|
220
|
2
|
22.3
|
8
|
19
|
|
2-1/2"
|
300
|
65
|
241
|
104.8
|
149.2
|
190
|
145
|
280
|
2
|
25.4
|
8
|
23
|
|
3"
|
300
|
78
|
282
|
127
|
168.3
|
210
|
155
|
280
|
2
|
28.6
|
8
|
23
|
|
4"
|
300
|
100
|
305
|
157.2
|
200
|
255
|
168
|
300
|
2
|
31.8
|
8
|
23
|
|
三片式美標球閥單閥座設計,消除了閥門中腔介質因異常升壓而影響使用的問題；三片式美標球閥低扭矩設計，結構設計的閥桿，只需配一個小手把閥門就能輕松啟閉；啟閉無摩擦，這一功能解決了傳統閥門因密封面之間相互摩擦而影響密封的問題。
·三片式美標球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·三片式美標球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品帶有"說明書""檢驗報告"等相關說明。
·三片式美標球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·三片式美標球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·三片式美標球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
