【高真空快卸法蘭球閥】派司克品牌.質量保證，派司克閥業全方面介紹高真空快卸法蘭球閥相關標準、選型、作用、結構圖、規格型號外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列高真空快卸法蘭球閥。
|
高真快卸法蘭球閥產品概述：
|
|
高真快卸法蘭球閥是應用在真空系統中,又能適用一定的壓力下開啟或切斷氣流的高真空球閥。執行機構采用回轉型電動，電子調節式驅動裝置，通過外接電源切換或外部輸入信號來實現閥門啟閉或中間位置的控制。本球閥外形結構緊湊，美觀，密封座補償式設計。有自動補償密封座磨損功能，密封可靠，壽命長等優點。適用的工作介質為帶酸、堿性的各類氣體或液體。
|
|
|
|
高真快卸法蘭球閥性能特點：
|
●高真空球閥密封結構設計好，漏率可達到＜1×10-10Pa.M3/S,改變了球閥不能滿足真空、高真空的現狀；
●開關扭矩小，配置氣動執行器小，工作穩定、可靠；
●高真空球閥結構緊湊，重量輕，外形簡潔、美觀；
●該球閥既能適用高真空，又能適用一定的正壓力下使用；
●由于球閥全通導，又能達到高真空要求，所以也能適用于加速器真空系統。
|
|
|
|
高真快卸法蘭球閥產品應用：
|
|
電動高真空球閥適用的介質為空氣及弱腐蝕性氣體。是乳品、酒業、生物工程、食品、制藥、飲料、化工、化妝品等領域的常選閥門。并已廣泛應用于新能源、真空鑄造、真空鍍膜行業及半導體產業。
|
|
|
|
高真快卸法蘭球閥技術參數：
|
|
適用范圍(Pa)
|
快卸法蘭（KF）2x105～1.3x10-5
活套法蘭16x105～1.3x10-5
|
|
閥門漏率(Pa.L/S)
|
≤1.3x10-5
|
|
介質溫度（℃）
|
標準出廠：-30～+150 指定參數：-30～+240
|
|
法蘭標準
|
GB4982；GB/T6070
|
|
開閉時間
|
標準出廠：DN≦32/20S；DN≧40/30S 指定參數：DN≦32/4S、10S、60S
DN≧40/6S、15S、20S、60S
|
|
安裝位置
|
任意
|
|
控制電壓
|
標準出廠：AC22V/50Hz開關型 指定參數：AC38V；DC24V開關型
4-20mA DC調節型
1-5V DC調節型
|
|
信號反饋
|
標準出廠：帶無源觸點型指定參數：調節型4-20mA DC
調節型1-5V DC
|
|
|
|
|

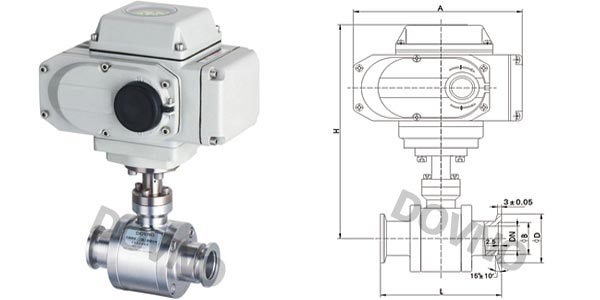

高真快卸法蘭球閥結構圖：
|
|
|
|
|
高真快卸法蘭球閥主要材料表：
|
|
NO.
|
PART NAME
|
MATERIAL
|
|
1
|
本體BODY
|
CF8.CF3M
|
|
2
|
球 BALL
|
CF8.CF3M
|
|
3
|
中軸 STEM
|
SS304.SS316L
|
|
4
|
球墊 SEAT
|
RTFE
|
|
|
|
|
高真快卸法蘭球閥外形尺寸表：
|
|
型號
|
通徑（DN）
|
ΦD
|
ΦB
|
H
|
L
|
A
|
|
PSK-GU30681K
|
10
|
30
|
12.2
|
185
|
92
|
166
|
|
PSK-GU30681K
|
16
|
30
|
17.2
|
220
|
100
|
166
|
|
PSK-GU30681K
|
25
|
40
|
26.2
|
225
|
114
|
166
|
|
PSK-GU30681K
|
32
|
55
|
41.2
|
235
|
140
|
166
|
|
PSK-GU30681K
|
40
|
55
|
41.2
|
240
|
165
|
166
|
|
PSK-GU30681K
|
50
|
75
|
52.2
|
286
|
175
|
196
|
|
高真空快卸法蘭球閥是適用于真空系統中接通或切斷管路的介質流�？壳蛎婷芊猓蚨饶苡迷谡婵諣顟B(tài)下，也能在低壓狀態下使用，并可任意位置安裝。 高真空快卸法蘭球閥是乳品、酒業、生物工程、食品、制藥、飲料、化工、化妝品等領域的常選閥門。
·高真空法蘭球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·高真空法蘭球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品帶有"說明書""檢驗報告"等相關說明。
·高真空法蘭球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·高真空法蘭球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·高真空法蘭球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
