【H41H法蘭升降式
止回閥】派司克品牌.質量保證，派司克閥業全方面介紹H41H
法蘭升降式止回閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及止回閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列法蘭止回閥。
|
法蘭升降止回閥主要特點：
|
|
法蘭升降止回閥的結構一般與截止閥相似，其閥瓣沿著通道中以線作升降運動，動作可靠，但流體阻力較大，適用于輕小口徑的場合。本系產品有直通式和立式兩種。直通式升降止回閥一般只能安裝在水平管路，而立式升降止回閥一般就安裝在垂直管路。
|
|
|
|
法蘭升降止回閥設計特點：
|
設計制造： GB12236
結構長度： GB12221
連接法蘭： JB/T79-1994
|
|
|
法蘭升降止回閥產品范圍：
|
體材料:碳鋼,不銹鋼
口徑:1/2"~10"(DN15~DN250)
連接方式:RF
壓力范圍:PN16~PN40
工作溫度:-46℃ - +450℃
|
|
|
|
法蘭升降止回閥性能規范：
|
公稱壓力
PN（MPa）
|
試驗壓力（MPa）
|
適用溫度（℃）
|
適用介質
|
|
強度試驗
|
密封試驗
|
WCB
|
Cr5Mo
|
1Cr18Ni12Mo2Ti
|
1Cr18Ni9Ti
|
|
1.6
|
2.4
|
1.8
|
≤425
|
≤550
|
≤200
|
≤200
|
水、油品、蒸汽、酸性介質
|
|
2.5
|
3.8
|
2.8
|
|
4.0
|
6.0
|
4.4
|
|
6.4
|
9.6
|
7.1
|
|
10.0
|
15.0
|
11.0
|
|
16.0
|
24.0
|
17.6
|
|
|
|
|

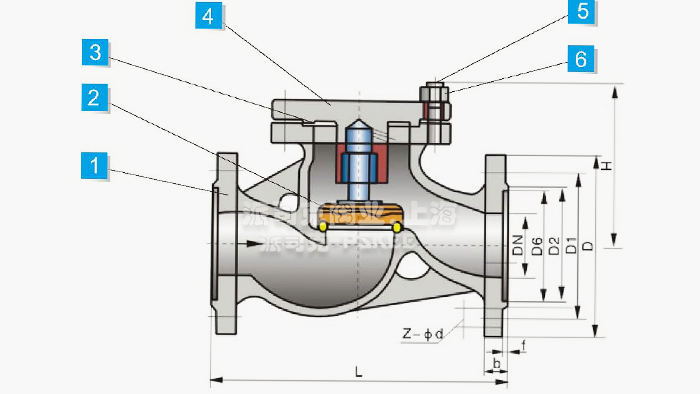

法蘭升降止回閥結構圖：
|
|
|
|
|
法蘭升降止回閥外形尺寸表：
|
公稱壓力
PN（MPa）
|
公稱通徑
DN（mm）
|
尺寸
|
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
Z-b
|
H
|
|
1.6
|
50
|
230
|
160
|
125
|
100
|
/
|
16
|
4-18
|
115
|
|
65
|
290
|
180
|
145
|
120
|
/
|
18
|
4-18
|
140
|
|
80
|
310
|
195
|
160
|
135
|
/
|
20
|
8-18
|
170
|
|
100
|
350
|
215
|
180
|
155
|
/
|
20
|
8-18
|
200
|
|
125
|
400
|
245
|
210
|
185
|
/
|
22
|
8-18
|
230
|
|
150
|
480
|
280
|
240
|
210
|
/
|
24
|
8-23
|
255
|
|
200
|
600
|
340
|
295
|
265
|
/
|
34
|
12-23
|
285
|
|
2.5
|
50
|
230
|
165
|
125
|
100
|
/
|
20
|
4-18
|
115
|
|
65
|
290
|
185
|
145
|
120
|
/
|
22
|
8-18
|
140
|
|
80
|
310
|
200
|
160
|
135
|
/
|
22
|
8-18
|
170
|
|
100
|
350
|
235
|
190
|
160
|
/
|
24
|
8-22
|
200
|
|
125
|
400
|
270
|
220
|
185
|
/
|
28
|
8-26
|
232
|
|
150
|
480
|
300
|
250
|
210
|
/
|
30
|
8-26
|
262
|
|
200
|
600
|
360
|
310
|
275
|
/
|
34
|
12-26
|
285
|
|
4.0
|
32
|
180
|
140
|
100
|
76
|
66
|
18
|
4-18
|
120
|
|
40
|
200
|
150
|
110
|
84
|
76
|
18
|
4-18
|
140
|
|
50
|
230
|
165
|
125
|
99
|
88
|
20
|
4-18
|
150
|
|
65
|
290
|
185
|
145
|
118
|
110
|
22
|
8-18
|
160
|
|
80
|
310
|
200
|
160
|
132
|
121
|
22
|
8-18
|
175
|
|
100
|
350
|
235
|
190
|
156
|
150
|
24
|
8-22
|
200
|
|
125
|
400
|
270
|
220
|
184
|
176
|
28
|
8-26
|
225
|
|
150
|
480
|
300
|
250
|
211
|
204
|
30
|
8-26
|
262
|
|
200
|
600
|
375
|
320
|
284
|
260
|
38
|
12-30
|
315
|
|
6.4
|
32
|
230
|
155
|
110
|
76
|
66
|
24
|
4-22
|
162
|
|
40
|
260
|
170
|
125
|
84
|
76
|
24
|
4-22
|
168
|
|
50
|
300
|
180
|
135
|
99
|
88
|
26
|
4-22
|
170
|
|
65
|
340
|
205
|
160
|
118
|
110
|
28
|
8-22
|
188
|
|
80
|
380
|
215
|
170
|
132
|
121
|
30
|
8-22
|
205
|
|
100
|
430
|
250
|
200
|
156
|
150
|
32
|
8-26
|
230
|
|
125
|
500
|
295
|
240
|
184
|
176
|
36
|
8-30
|
265
|
|
150
|
550
|
345
|
280
|
211
|
204
|
38
|
8-33
|
310
|
|
200
|
600
|
415
|
345
|
284
|
260
|
42
|
12-36
|
350
|
|
法蘭升降止回閥的結構一般與截止閥相似，其閥瓣沿著通道中以線作升降運動，動作可靠，但流體阻力較大，適用于輕小口徑的場合。本系產品有直通式和立式兩種。一般只能安裝在水平管路，而立式一般就安裝在垂直管路。
·法蘭升降式止回閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·法蘭升降式止回閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·法蘭升降式止回閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·法蘭升降式止回閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·法蘭升降式止回閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
