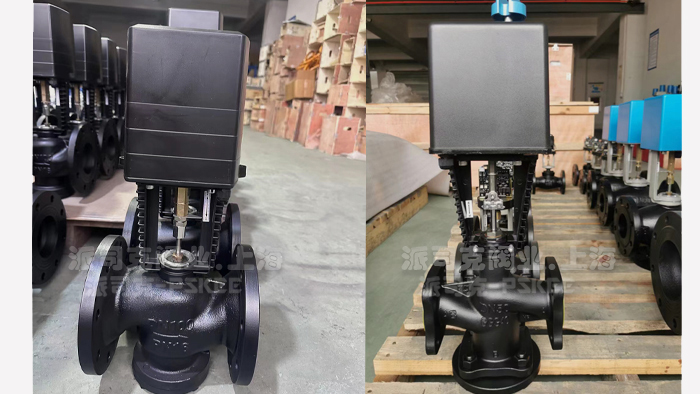

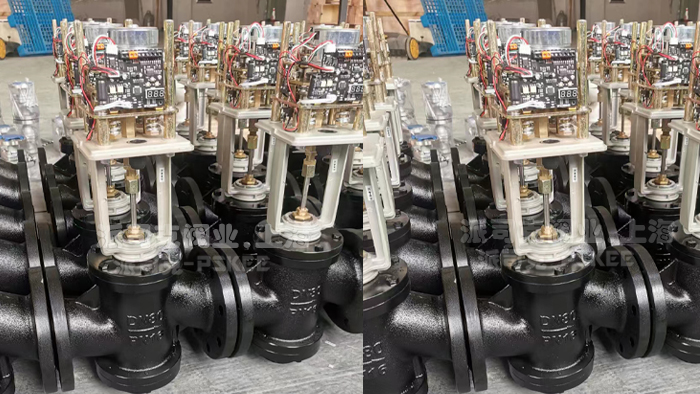

動態平衡電動調節閥產品簡述：
動態平衡電動調節閥是區別于傳統的
電動調節閥的新一代產品，是動態平衡與電動調節一體化的產品。是以利用介質自身的壓力變化控制，是電動比例積分控制的一種雙閥芯的多功能閥門，動態平衡電動調節閥廣泛用于供熱及制冷空調設備（如空調箱、新風機組、空氣處理機）的溫度控制，也可做非腐蝕性介質的流量控制閥門及電關閉閥用。本電動平衡閥在系統負荷波動較大的變流量系統中優勢更明顯。
動態平衡電動調節閥工作原理：
動態平衡電動調節閥是動態平衡與電動調節一體化的產品，它采用全新設計理念，使得調節閥在系統實際工作過程中當壓力波動時，能平衡動態系統的壓力變化。因些，這種動態平衡電動調節閥工作時的流量特性曲線與理想的流量特性曲線是一致的，沒有偏離；保證了電動平衡閥的調節只受標準控制信號的作用，而不受系統壓力波動的影響。而且，對應電動閥的任一開度位置其流量都是恒定的，對于暖通空調系統來說，這就意味著電動閥在任一位置輸送的熱（冷）量都是穩定的。因些這種動態電動平衡閥適用于系統負荷變化較大的變流量系統中，具有搞干擾能力強，工作狀態穩定，調節精度高的特點。避免了傳統的電動調節閥即使在同一開度位置，其流量也隨之系統壓力波動而變化得缺點。動態電動平衡閥保持些些流量不變，當指定改變時，開度改變，設定新的流量值，平衡閥再保持新流量不變，這樣可不受外界影響，而保持機組的流量不變，使系統調節比較穩定。

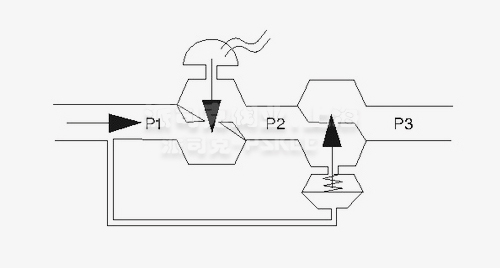

如圖所示：
在系統負荷波動較大的變流量系統中，當系統壓力變化時，動態平衡電動調節閥二端的壓差(P1-P3)也隨之變化：
⑴當進口壓力P1升高時，(P1-P2)增大，這時電動閥閥芯向上運動，使P1、P2間開度減少，閥芯壓力P2降低；當進口壓力P1降低時，(P1-P2)減小，這時電動閥閥芯向下運動，使P1、P2間開度增大，閥芯壓力P2升高。因此，無論系統的壓力怎樣變化，通過電動閥閥芯的調節作用，P2、P3間的壓差始終保持不變。因此這種動閥的抗干擾能力強，具有動態平衡的功能；
⑵當動態平衡電動調節閥直行程電動執行器接受控制信號使閥軸延A—B向上下運動(或角行程電動執行器接受控制信號使閥軸延R向旋轉)時，P2、P3間的開度也隨之變化。由于不管系統壓差(P1-P3)如何變化，P2、P3間的壓差(P2-P3)始終不變，因此對應于任一開度位置，其輸送的水流量都是一定的，并且電動調節閥實際的流量特性曲線與其理想的流量特性曲線是一致的，沒有偏離。因此這種動態電動平衡調節閥較傳統的電動調節閥具有更好的調節特性。

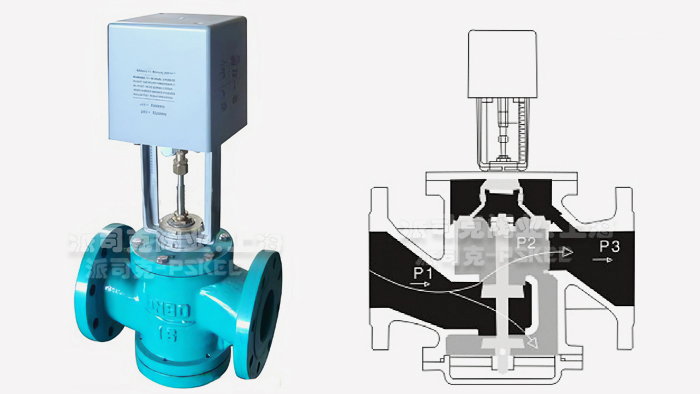

動態平衡電動調節閥結構示意圖：
動態平衡電動調節閥舊款尺寸表：
|
閥門形式
|
規格
|
外形及安裝尺寸
|
|
L
|
H1
|
H2
|
D（φ）法蘭
|
G螺紋
|
|
二通 絲口
|
DN25
|
160
|
265
|
70
|
|
G1
|
|
DN32
|
180
|
275
|
70
|
|
G1-1/4
|
|
DN40
|
300
|
290
|
90
|
|
G1-1/2
|
|
DN50
|
300
|
290
|
90
|
|
G2
|
|
二通 法蘭
|
DN32
|
160
|
220
|
70
|
1OO
|
|
|
DN40
|
200
|
235
|
110
|
110
|
|
DN50
|
215
|
230
|
115
|
125
|
|
DN65
|
230
|
238
|
120
|
145
|
|
DN80
|
275
|
275
|
146
|
160
|
|
DNl00
|
290
|
295
|
165
|
180
|
|
DNl25
|
315
|
307
|
208
|
21O
|
|
DNl50
|
350
|
326
|
205
|
240
|
|
DN200
|
430
|
715
|
295
|
295
|
|
DN250
|
520
|
740
|
345
|
355
|

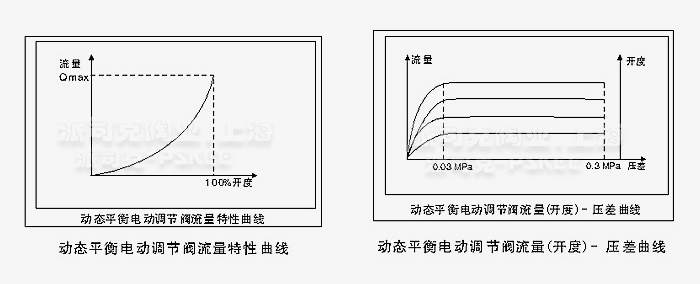

動態平衡電動調節閥曲線圖：
動態平衡電動調節閥流量范圍：
|
產品型號
|
閥門形式
|
規格
|
壓差范圍 （KPa）
|
流量范圍 （m0/h）
|
工作 壓力
|
流量 誤差
|
流體 溫度
|
|
EDRV1
|
二通
|
DN25
|
30-300
|
0.2-2.9
|
PN16
|
5％
|
0-100℃
|
|
EDRV2
|
DN32
|
30-300
|
1-4
|
|
EDRV3
|
DN40
|
30-300
|
1.5-6
|
|
EDRV4
|
DN50
|
30-300
|
2-8
|
|
EDRV5
|
DN65
|
30-300
|
3-12
|
|
EDRV6
|
DN80
|
30-300
|
5-20
|
|
EDRV7
|
DN100
|
30-300
|
10-30
|
|
EDRV8
|
DN125
|
30-300
|
15-45
|
|
EDRV9
|
DN150
|
30-300
|
30-70
|
|
EDRV10
|
DN200
|
33-300
|
40-180
|
|
EDRV11
|
DN250
|
30-300
|
100-300
|
|
EDRV12
|
DN300
|
30-300
|
150-500
|
|
EDRV13
|
DN350
|
30-300
|
200-700
|
動態平衡電動調節閥安裝調試：

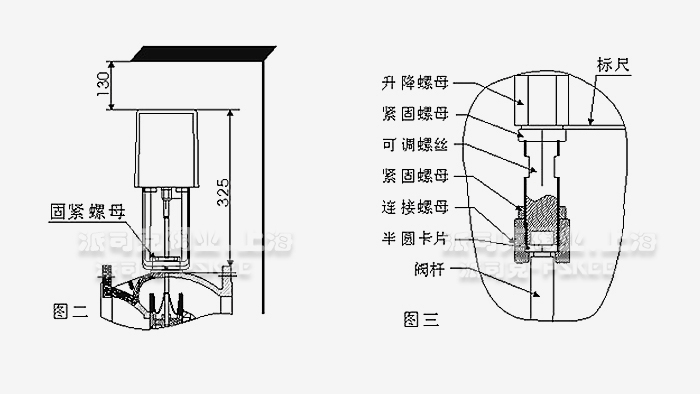

1.將驅動器支架套在閥體連接頭上，旋緊驅動器固定螺絲（動態平衡電動調節閥見圖二）。
2.先把連接螺母套在閥桿上，接電轉動驅動器，驅動器升降螺母下降到和閥桿搭配，把電關斷。接著把半圓卡環放在閥桿槽中，抬起連接螺母旋放可調絲中。調整好位置后，用扳手將緊固螺母鎖緊見圖二
3.動態平衡電動調節閥安裝時，應優先考慮垂直安裝，且應留下足夠的空間以作維修卸去驅動器之用見（圖三）
4.通電使閥門關閉，將刻度尺與刻度指示品對準貼好。（見圖）
動態平衡電動調節閥新款尺寸：
|
規格
|
外形尺寸
|
|
長（L）
|
中軸線下高（H2）
|
中軸線上高（H1）
|
|
25
|
160
|
70
|
265
|
|
32
|
180
|
70
|
255
|
|
40
|
200
|
100
|
285
|
|
50
|
230
|
105
|
290
|
|
65
|
290
|
110
|
295
|
|
80
|
310
|
160
|
405
|
|
100
|
350
|
180
|
370
|
|
125
|
400
|
200
|
385
|
|
150
|
480
|
220
|
405
|
|
200
|
533
|
285
|
470
|
|
250
|
622
|
385
|
570
|
|
300
|
700
|
480
|
665
|
|
350
|
810
|
545
|
730
|
動態平衡電動調節閥注意事項：
1.驅動器予以保護，防止漏水而損壞內部機件和電機。
2.驅動器不可被隔熱材料所覆蓋。
3.當修理驅動器時，須把電源關閉，以防損壞內部機件與造成漏電引至傷亡。
4.動態平衡電動調節閥接上電源時，切勿試圖連接或拆卸電線。
動態平衡電動調節閥使用說明：

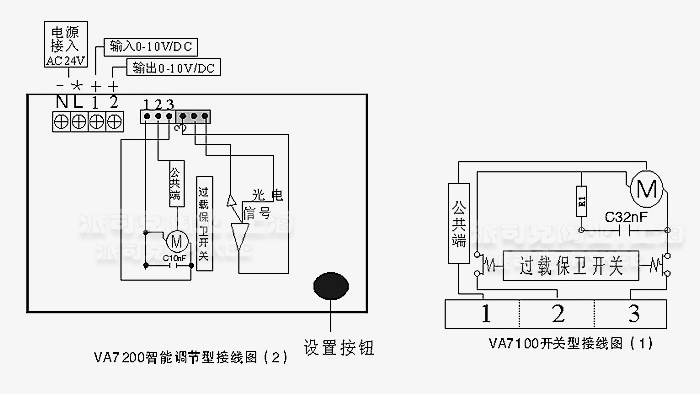

一、動態平衡電動調節閥開關型接線圖（1）
1.驅動器是由可（堵轉保護門逆轉馬達驅動），閥門閥桿上行或下行可以開閉閥門
2.驅動器在接收控制電源信號時，當閥門全開或全關時同電機堵轉保護器斷開，驅動器電機停止工作。
二、動態平衡電動調節閥智能型接線圖（2）
1.動態平衡電動調節閥（設置）通電設置閥門全開或全關時總程，1.按設置按扭《設置時針短路》，5~20S進入自動調試，自動調試全開或全關行程，自動調試時間和閥門總行程大小有關大約4~10分鐘進入工作。
2.動態平衡電動調節閥驅動器接受智能比例式制制器，當電源信號輸入0-10VDC或4-20mA時，驅動器的行程開度按（電壓/電流）改變而改變，使閥門開度大小能夠自由控制，當信號電源失真或閥門關閉。
3.關閥上和開閥上（1和3）調線，詳見（圖2）
