【J43W法蘭針型閥】派司克品牌.質量保證，派司克閥業全方面介紹J43W法蘭針型閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列法蘭針型閥。

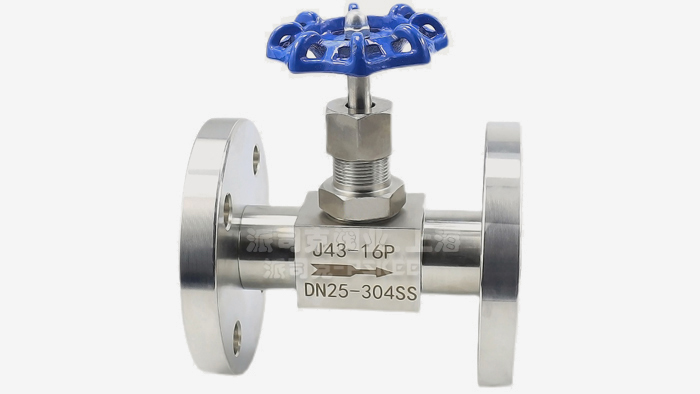

J43W法蘭針型閥產品簡述：
J48H型法蘭式
針型閥的密封性良好，一般用于較小流量，較高壓力的氣體或液體（如蒸汽、油品）介質的密封。
法蘭針型閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用，是電站、煉油、化工裝置和儀表測量管路中的一種很好的連接方式的閥門。
J43W法蘭針型閥技術參數：
1. 制造標準: GB/T12224-2005 JB/T7747-1995 GB/T12235-2007
2. 連接形式: 法蘭連接
3. 結構特征: 錐面密封
4. 閥門檢驗與試驗: GB/T13927-1992 JB/T9092-1999
5. 公稱壓力:≤10MPA
6. 適用工作溫度:-29℃～+538℃
7. 適用介質: 水,油,氣等腐蝕性與非腐蝕性介質
8. 公稱通徑:DN10,DN15,DN20,DN25…
J43W法蘭針型閥主要零件材料:
|
序號 NO.
|
零件名稱 Part name
|
材質 Material
|
|
1
|
法蘭 Flang
|
20# A105 SS304 SS304L SS316 SS316L
|
|
2
|
閥體 Body
|
20# A105 SS304 SS304L SS316 SS316L
|
|
3
|
閥蓋墊片 Bonnet Gasket
|
紫銅(Red copper) PTFE
|
|
4
|
閥蓋Bonnet
|
20# A105 SS304 SS304L SS316 SS316L
|
|
5
|
填料墊 Packing Seat
|
PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite)
|
|
6
|
填料 Packing
|
PTFE 柔性石墨(Expanded Graphite)
|
|
7
|
填料壓蓋 Packing Gland
|
20# A105 SS304 SS304L SS316 SS316L
|
|
8
|
鎖緊螺母 Lock Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
|
9
|
閥桿 Stem
|
20# A105 SS304 SS304L SS316 SS316L
|
|
10
|
手輪 Handle
|
20# A105 SS304 SS304L SS316 SS316L
|
|
11
|
帶帽螺母 Hooded Nut
|
20# A105 SS304 SS304L SS316 SS316L
|

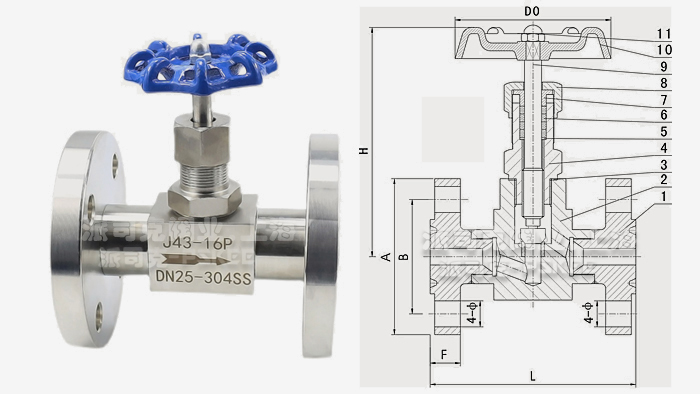

J43W法蘭針型閥主要外表尺寸表：
|
ITEM NO.
|
公稱通徑 DN Nominal bore
|
A
|
B
|
C
|
F
|
N-ø
|
L
|
H
|
D0
|
|
J43W/H-1
|
DN10
|
90
|
60
|
41
|
14
|
4-ø14
|
130
|
90
|
60
|
|
J43W/H-2
|
DN15
|
95
|
65
|
46
|
14
|
4-ø14
|
132
|
90
|
60
|
|
J43W/H-3
|
DN20
|
105
|
75
|
56
|
16
|
4-ø14
|
150
|
105
|
80
|
|
J43W/H-4
|
DN25
|
115
|
85
|
65
|
16
|
4-ø14
|
150
|
120
|
100
|
J43W法蘭針型閥應用領域：
法蘭式針型閥廣泛應用于機械設備、化工設備、通用零部件、工業設備、給排水設備、造紙?jiān)O(shè)備、制藥設備、通用設備、石化設備、電力設備、治金粉末設備采礦設備，市政、電子工業等。
·法蘭針型閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·法蘭針型閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·法蘭針型閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·法蘭針型閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·法蘭針型閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
