自由浮球式疏水閥產品簡述：

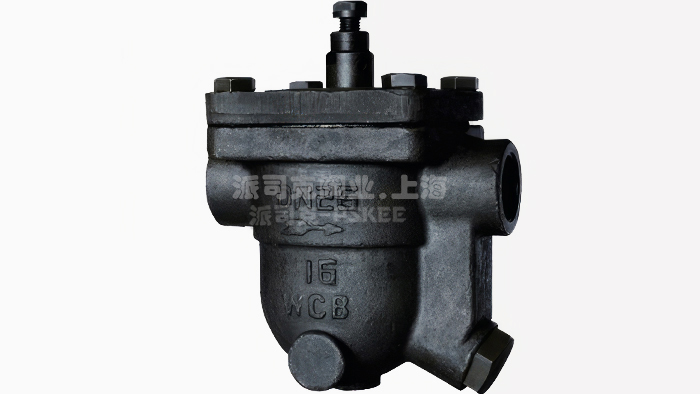

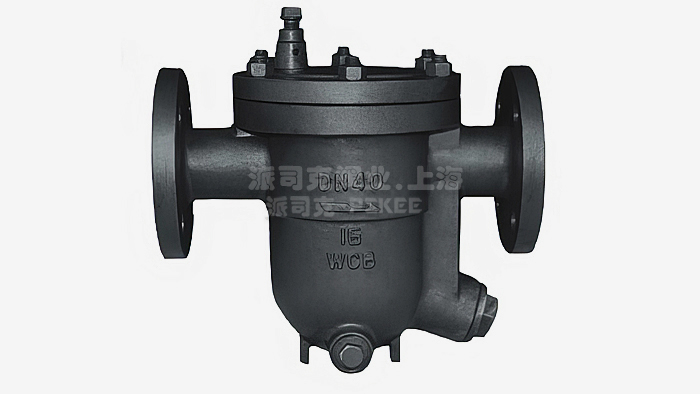

CS41H法蘭式、CS11H螺紋式
自由浮球式蒸汽疏水閥以結構
簡單、性能好，動作靈敏、有水就排，背壓率高等優點，很快地在蒸汽領域得到廣泛使用。不過，每種產品都有它不足的地方，就自由
浮球式疏水閥來說，首先由于它的浮球是個空心球體，所以在承受水擊方面就不及古老的倒吊桶式、圓盤式疏水閥；還有由于這種疏水閥的阻汽是靠球體與閥嘴孔的密封來完成，所以對球體的真圓度要求很高，這種高精度的浮球是保證它質量的關鍵。
自由浮球式疏水閥產品介紹：
自由浮球式蒸汽疏水閥是近年來的蒸汽疏水閥之一，能將蒸汽管道內及供熱設備中的凝結水及時排出，并阻止蒸汽泄漏，該產品廣泛用于石油、化工、輕紡、印染、制藥、造紙、食品等工況企業。
自由浮球式疏水閥結構特點：
1、能連續排水性能穩定，排水量大，漏氣率小，背壓率高。
2、不銹鋼空心自由浮球是閥門主要部件，采用不銹鋼高清度研磨的圓浮球。
3、內部零件。均為不銹鋼，抗腐蝕、耐磨損、使用壽命長。
性能特點：
1.能連續排放飽和凝結水加熱設備不會有水積聚，從而獲得高熱效率；蒸汽壓力變化時不受影響浮球能自動調節閥座孔的開度，工作連續，性能穩定.
2.排空氣性能好有自動或手動排空氣裝置，無氣鎖現象工作平穩無噪音。
產品用途：
用于蒸汽加熱設備和凝結水回收系統及需要快帶排除凝結水的工況，能自動、迅速、連續地排除凝結水，有效地阻止蒸汽泄漏，并獲得好的加熱效果。
自由浮球式疏水閥工作原理：
該閥利用浮力原理，浮球根據凝結水量的多少隨水位的變化而作升降，自動調節閥座孔的開度，連續排放凝結水。當凝結水停止進入進，浮球靠自重隆到底部，關閉排水閥座孔。由于排水閥座孔在凝結水位以下，水汽自然分離，形成水封，達到無蒸汽泄漏。

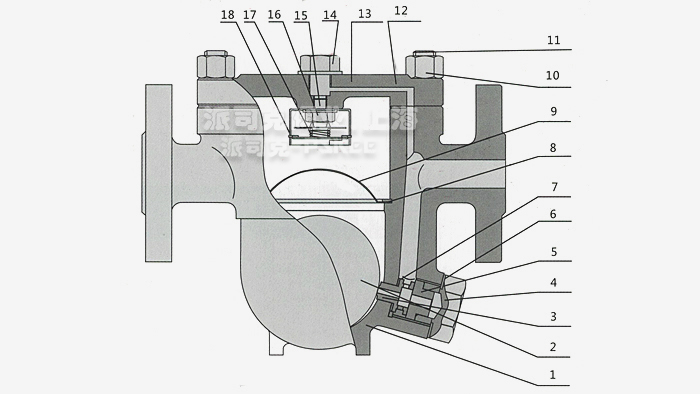

自由浮球式疏水閥外形結構圖：
|
序號
|
名稱
|
材料
|
序號
|
名稱
|
材料
|
|
1
|
閥體
|
WCB
|
10
|
螺母
|
45
|
|
2
|
浮球
|
304
|
11
|
螺柱
|
35CrMoA
|
|
3
|
封圈
|
2Cr13
|
12
|
石墨封圈
|
304+封圈
|
|
4
|
尾螺
|
2Cr13
|
13
|
閥蓋
|
A105
|
|
5
|
并帽
|
2Cr13
|
14
|
螺堵頭
|
2Cr13
|
|
6
|
平墊圈
|
H62
|
15
|
閥座
|
Q235
|
|
7
|
平墊圈
|
H62
|
16
|
膜盒膨脹片
|
304
|
|
8
|
擋圈
|
65Mn
|
17
|
彈簧
|
304
|
|
9
|
濾網
|
304
|
18
|
保護套
|
304
|

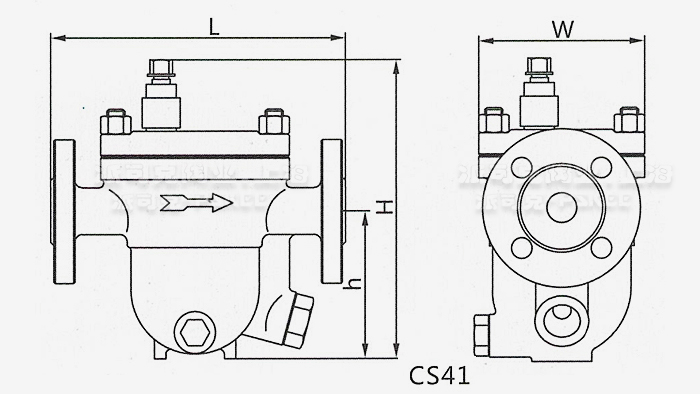

自由浮球式疏水閥外形尺寸圖：
自由浮球式疏水閥外形尺寸表：
|
CS41H外形尺寸
|
口徑DN
|
L
|
H
|
h
|
W
|
|
15
|
195
|
195
|
97
|
125
|
|
20
|
195
|
200
|
103
|
130
|
|
25B
|
215
|
210
|
105
|
130
|
|
25D
|
270
|
240
|
130
|
172
|
|
32
|
270
|
240
|
130
|
172
|
|
40
|
280
|
250
|
140
|
172
|
|
50D
|
290
|
250
|
140
|
172
|
|
50F
|
340
|
300
|
175
|
210
|
|
65
|
340
|
300
|
175
|
210
|
|
80
|
340
|
325
|
190
|
220
|
|
100
|
430
|
410
|
225
|
260
|
|
125
|
430
|
420
|
260
|
280
|
|
150
|
480
|
506
|
311
|
302
|
|
CS11H外形尺寸
|
口徑DN
|
L
|
H
|
h
|
W
|
|
15
|
155
|
195
|
97
|
105
|
|
20
|
155
|
200
|
103
|
105
|
|
25
|
155
|
210
|
105
|
115
|
|
32
|
160
|
220
|
116
|
120
|
|
40
|
160
|
220
|
116
|
120
|
|
50
|
160
|
235
|
123
|
120
|
自由浮球式疏水閥維護和保養：
應確認閥體的材料、壓力和溫度的值能滿足工況所需。
在安裝前須清洗管路，除去雜物。
安裝位置應盡可能靠近加熱設備。
應水平安裝在管路的低點，流向與閥體上標注的方向一致。
每臺加熱設備要各自安裝疏水閥，以免互相影響。
在保證系統能安系統能安全運行時，緩慢開啟疏水閥前的閥門，使其逐漸升溫至正常狀態。
要定期保養，保證疏水閥正常工作。
