【X43F46襯氟旋塞閥】派司克品牌.質量保證，派司克閥業全方面介紹【X43F46襯氟旋塞閥】標準、結構圖、規格型號、外形尺寸、工作原理及產品說明書。為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列襯氟旋塞閥。

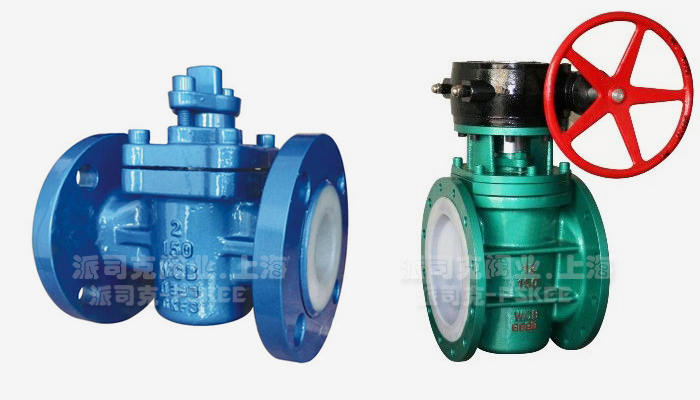

X43F46襯氟旋塞閥產品簡述：
襯氟旋塞閥是用帶通孔的旋塞做為啟閉件，通過旋塞的旋動實現關閉的閥門，具有密封性能好，使用壽命長，具有進出端同時密封的優點。
旋塞閥啟閉迅速、流體阻力小。本系列有襯里旋塞閥（全襯型）和襯套旋塞閥（半襯型）。旋塞閥多用于截?cái)嘟橘|(zhì)流動。
X43F46襯氟旋塞閥產品特點：
1、閥體進出口端窗口設計為雙道溝槽密封環結構，旋塞在旋轉過程中，其密封副間的密封比壓在逐漸變化，直至到達全開或全關位置時，產生足夠的密封比壓，密封副達到無泄漏。
2、旋塞閥雙道溝槽密封環即可以使PTFE襯套穩固在閥體內不產生位移，又可吸收由于溫差變化引起襯套產生的微量變形，同時襯套與旋塞之間產生有力的擦拭作用，又提高了密封面的使用壽命。
3、襯氟旋塞閥塞軸上部采用一個PTFE膜片和O型圈與調節墊片組合，即可以調整密封面間的密封比壓，使塞子轉動靈活，又可以保證進、出口端和中法蘭連接端的密封。
4、整個密封過程可近似認為與管道內壓力無關。
5、旋塞閥PTFE襯套內，根據使用溫度和工作介質采用不同材料的填充物，潤滑好，壽命長。
X43F46襯氟旋塞閥產品標準：
|
設計制造
|
GB/T12240
|
|
結構長度
|
GB12221、HG/T3704-2003、ANSI B16.10
|
|
法蘭尺寸
|
HG20592-97、ANSIB16.5a
|
|
結構形式
|
直通、L型三通、T型三通
|
|
驅動方式
|
手動、電動、氣動
|
|
公稱壓力
|
0.6、1.0、1.6、2.5Mpa
class150
|
|
壓力試驗
|
GB/T 13927 API598
|
X43F46襯氟旋塞閥技術參數：
|
手動
|
X43F4全、半襯里
|
蝸輪
|
X343F4全、半襯里
|
|
X43F46全、半襯里
|
X343F46全、半襯里
|
|
X43FA全、半襯里
|
X343PFA全、半襯里
|
|
氣動
|
X643F4全、半襯里
|
電動
|
X943F4全、半襯里
|
|
X643F6全、半襯里
|
X943F6全、半襯里
|
|
X643FA全、半襯里
|
X943FA全、半襯里
|

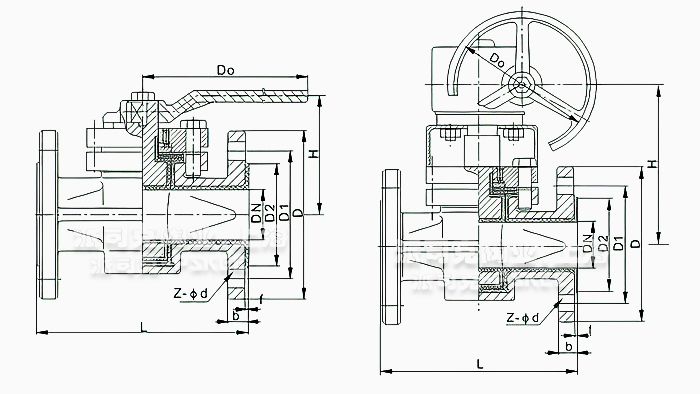

襯氟旋塞閥外形尺寸表：
|
公稱通徑
|
|
PN16
|
|
DN（mm）
|
NPS(inch)
|
L
|
D
|
D1
|
D2
|
Z-Φd
|
f
|
b
|
Do
|
H
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
4-14
|
3
|
15
|
140
|
85
|
|
20
|
3/4
|
130
|
105
|
75
|
55
|
4-14
|
3
|
17
|
140
|
90
|
|
25
|
1
|
140
|
115
|
85
|
65
|
4-14
|
3
|
17
|
200
|
100
|
|
32
|
1-1/4
|
165
|
140
|
100
|
75
|
4-18
|
3
|
19
|
200
|
100
|
|
40
|
1-1/2
|
165
|
150
|
110
|
85
|
4-18
|
3
|
19
|
260
|
130
|
|
50
|
2
|
203
|
165
|
125
|
100
|
4-18
|
3
|
21
|
260
|
130
|
|
65
|
2-1/2
|
222
|
185
|
145
|
120
|
4-18
|
3
|
21
|
280
|
135
|
|
80
|
3
|
241
|
200
|
160
|
135
|
8-18
|
3
|
22
|
350
|
165
|
|
100
|
4
|
305
|
220
|
180
|
155
|
8-18
|
3
|
23
|
350
|
180
|
|
125
|
5
|
356
|
250
|
210
|
182
|
8-18
|
4
|
24
|
200
|
210
|
|
150
|
6
|
394
|
285
|
240
|
210
|
8-23
|
4
|
26
|
200
|
450
|
|
200
|
8
|
457
|
340
|
295
|
265
|
12-23
|
4
|
26
|
240
|
490
|
|
250
|
10
|
533
|
405
|
355
|
320
|
12-26
|
4
|
28
|
240
|
550
|
X43F46襯氟旋塞閥產品用途：
1.本襯氟旋塞閥是采用近似圓形通孔的錐面旋塞作為啟閉件，通過旋塞轉動90°實現全開或者全關的目的。具有結構緊湊、體積小、密封性能好的優點。
2.旋塞為帶有通孔的圓錐體，與圓錐形閥體相配合，旋轉時，密封面之間運動帶有擦拭作用，用于帶有懸浮顆粒的介質較為理想，而且在全開時，密封面與流動介質隔離，這樣提高了閥門的使用壽命。
3.襯氟旋塞閥的錐形密封面之間的泄漏間隙可通過壓蓋來調整。當旋塞與閥體緊密接觸時，旋塞仍可旋轉，或者旋轉前從閥體內提起旋塞，旋轉90°后再密封。
4.襯氟旋塞閥全開時，通道沒有任何障礙，也沒有凹陷沉積介質，這對于食品、醫藥等行業適合。
由于襯里旋塞閥，襯氟旋塞閥的密封面積大和密封應力高，因此操作力矩較大，正因?yàn)榇朔N閥門密封面積大，即使密封面上有些損壞，仍能較好防止泄漏，維修也方便。
5.襯氟旋塞閥適用介質：FEP(F46)、PCTFE（F3）適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強大堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用 。
·X43F46襯氟旋塞閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·X43F46襯氟旋塞閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·X43F46襯氟旋塞閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·X43F46襯氟旋塞閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·X43F46襯氟旋塞閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
