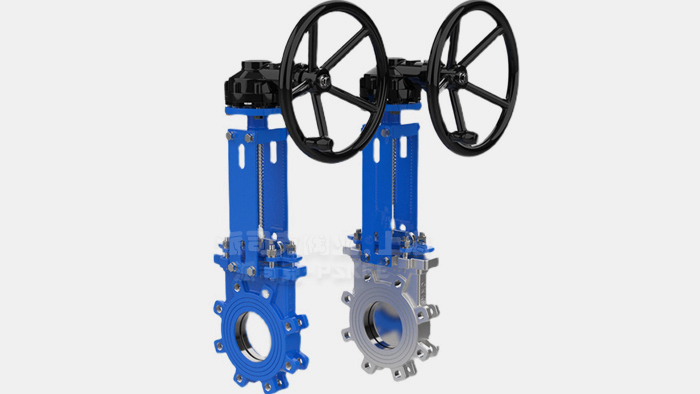

派司克品牌，傘齒輪
刀型閘閥可選用明桿和暗桿式，本產品為傘齒輪驅動，操作輕松靈活，
傘齒輪刀型閘閥常用于比較大口徑或較高壓力場合人工手動操作，傘齒輪刀型閘閥密封可選用軟密封零泄漏，硬密封泄漏量: D (液體0.1XDNmm3/s )，產品廣泛用于污水處理、食品飲造紙、化工、電廠、選煤、礦山排渣這些領域。
傘齒輪刀型閘閥產品簡述：
傘齒輪刀型閘閥是閘閥的一種，是直行程切斷閥門，刀閘閥的閥板頭部有斜刃口，對介質具有一定的切斷作用，適合用于含纖維及固體顆粒介質及污水處理系統中，可佩手動，氣動，電動執行器，廣泛使用于造紙，采礦，化工，污水處理等過程自控系統中。
傘齒輪刀型閘閥產品特點：
1、閥門采用整體式設計，，流體阻力小，操作靈活方便。
2、傘齒輪刀閘閥螺桿傳動采用雙平面軸承設計，使得傳動摩擦力大大減少，從而閥門開啟輕便順暢。
3、刀閘閥密封座采用可動式密封，且采用O形圈預緊提供預緊力使密封座緊貼閥瓣，泄露量大大減少，對在長期使用中密封副的磨損有自動補償功能提高了使用壽命。
4、固定導向爪，無凹槽設計，不易引起介質積存或卡阻。
5、閥座可根據介質和工況的需要，選擇金屬硬密封或軟密封：閘板采用表面鍍鉻或離子氮化處理，使閘板更耐磨，密封面使用壽命更長；軟密封可選PTFE閥座或增強PTFE閥座或三元乙丙、丁晴橡膠，密封性好，耐腐蝕。
6、介質適應范圍廣：良好的密封性能和經濟實用性強，操作可手動、氣動、電動，實用范圍廣。

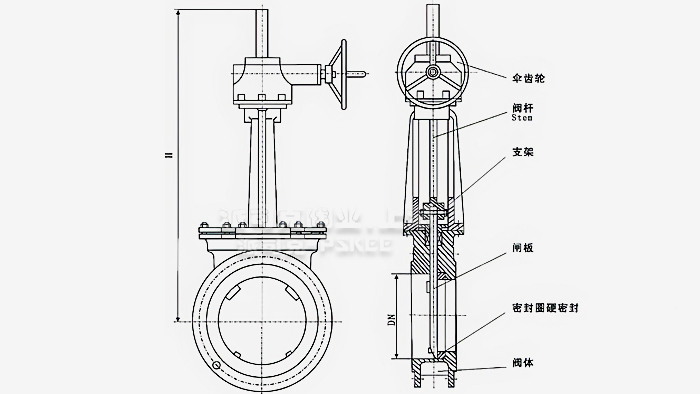

傘齒輪薄型刀型閘閥外形尺寸表：
|
公稱通徑DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
高度H
|
370
|
400
|
440
|
510
|
580
|
690
|
800
|
960
|
1200
|
1360
|
1550
|
1700
|
1900
|
2400
|

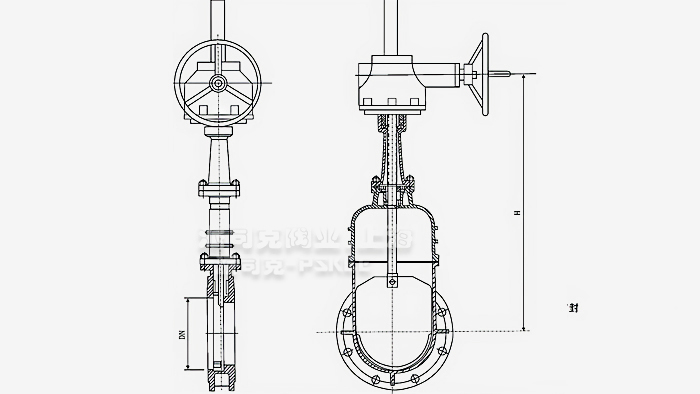

傘齒輪蓋式刀型閘閥外形尺寸表：
|
公稱通徑DN
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
|
高度H
|
890
|
910
|
1050
|
1265
|
1470
|
1630
|
1810
|
1970
|
2290
|
2560
|
2990
|
3200
|
3800
|
梅花型傘齒輪刀型閘閥外形尺寸表：
|
MPa
|
DN
|
L
|
D
|
D1
|
D2
|
n-M
|
b
|
H
|
1.0
MPa
|
50
|
50
|
160
|
125
|
100
|
4-16
|
18
|
300
|
|
65
|
50
|
180
|
145
|
120
|
4-16
|
18
|
310
|
|
80
|
50
|
195
|
160
|
135
|
8-16
|
18
|
330
|
|
100
|
50
|
215
|
180
|
155
|
8-16
|
18
|
370
|
|
125
|
50
|
245
|
210
|
185
|
8-16
|
18
|
410
|
|
150
|
60
|
280
|
240
|
210
|
8-20
|
23
|
480
|
|
200
|
60
|
335
|
295
|
265
|
8-20
|
23
|
570
|
|
250
|
70
|
390
|
350
|
320
|
12-20
|
23
|
720
|
|
300
|
80
|
440
|
400
|
368
|
12-20
|
23
|
810
|
|
350
|
80
|
500
|
460
|
428
|
16-20
|
23
|
890
|
|
400
|
90
|
565
|
515
|
482
|
16-24
|
27
|
1030
|
|
450
|
100
|
615
|
565
|
532
|
20-24
|
27
|
1160
|
|
500
|
114
|
670
|
620
|
585
|
20-24
|
27
|
1280
|
|
600
|
114
|
780
|
725
|
685
|
20-27
|
30
|
1450
|

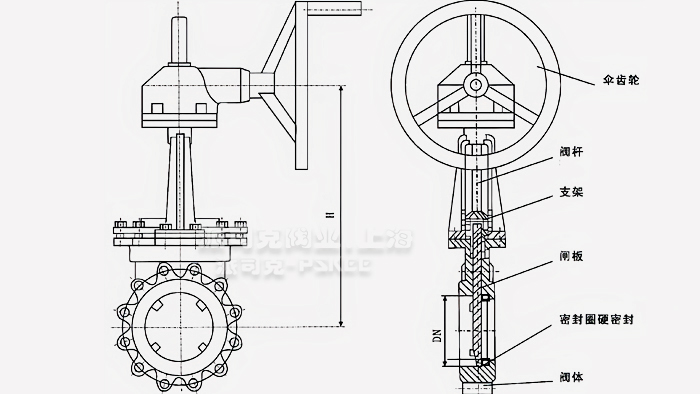

傘齒輪刀型閘閥產品結構：
刀型閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，刀型閘閥只能作全開和全關，不能作調節和節流。刀型閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分刀型閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。
傘齒輪刀型閘閥產品應用：
刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。傘齒輪刀型閘閥在管道中一般應當水平安裝。廣泛用于能源、石化、冶金、化工、采礦、造紙、環保、生化、制藥、石油、電力、印染、輕工、食品、煙草、制糖、飲料等各個領域。
·傘齒輪刀型閘閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·傘齒輪刀型閘閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·傘齒輪刀型閘閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·傘齒輪刀型閘閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·傘齒輪刀型閘閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
