【700X水泵控制閥】派司克品牌一體化解決方案，派司克閥業全方面介紹
700X水泵控制閥圖例、相關標準、選型、作用、結構圖、規格型號；為您提供
水力控制閥外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶打造高品質、高性能、高標準、高壽命、價格優惠的系列水泵控制閥。

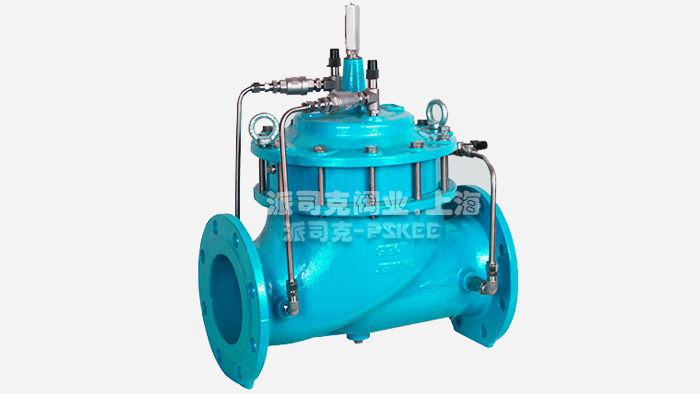

700X水泵控制閥產品簡述：
700X水泵控制閥由主閥，電磁閥，針閥，球閥，單向閥，行程開關，壓力表組成水力控制接管系統。700X泵浦控制閥是一種安裝在高層建筑以及其他給水系統工程的水泵出口處，防止介質倒流的迸止類閥門。當水泵即將停止供水前。閥門先行快速關閉90左右， 防止突然停而產生的水錘或水擊聲，當水泵停止后，閥門剩佘10回水再關閉，防止的水回流，有效地保護水泵，免受回流的沖擊而產生反轉。該產品是水泵出口必不可少的保護裝置。通過電磁閥的導控實現準確的啟閉。使用可靠，有效地防止水錘和水擊聲，使用壽命長，安裝，維修方便。
本水泵控制閥產品利用電磁閥控制，不需要其它裝置和能源。節約能源，保養簡便，停平穩。電磁閥可采用交流電220V或直流電24V。
700X水泵控制閥工作原理：
700X水泵控制閥作用，當水泵工作閥門向下游供水時，電磁導閥全開，針閥調至適當開度，上游水經針閥、單向閥進入主閥控制室，經電磁導閥流出，此時700X水泵控制閥主閥控制室的壓力保持主閥處于合適的開度，保持下游正常供水。當水泵停止工作時，電磁導閥先關閉，主閥控制室停止排水，控制室壓力升高，主閥開始關閉。當關閉至90時，主閥上部行程開關輸出停泵信號，水泵停止運轉。此時下游回水經單向閥進入主閥控制室，控制室壓力升高，主閥被關閉。
700X水泵控制閥主要材料表：
|
零件名稱
|
零件材料
|
|
閥體 閥蓋
|
QT450、WCB、304
|
|
閥座 閥盤
|
2Cr13
|
|
密封圈 O型圈
|
丁腈橡膠
|
|
閥桿
|
2Cr13
|
|
彈簧
|
50CrVA
|
|
缸套 活塞（活塞型）
|
2Cr13
|
|
膜片（膜片型）
|
夾織物丁腈橡膠
|
|
泄壓/持壓導閥
|
銅合金
|
|
針型閥 球閥
|
銅合金
|
|
過濾器
|
不銹鋼
|

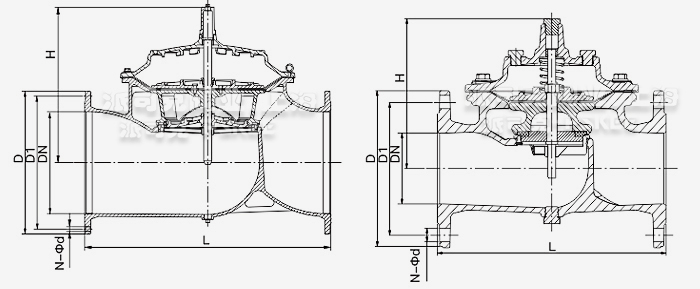

700X水泵控制閥外形尺寸表：
|
DN
|
L
|
H
|
D
|
D1
|
N-Φd
|
|
PN10
|
PN16
|
PN25
|
PN40
|
PN10
|
PN16
|
PN25
|
PN40
|
PN10
|
PN16
|
PN25
|
PN40
|
|
50
|
241
|
139
|
165
|
165
|
165
|
165
|
125
|
125
|
125
|
125
|
4-Φ19
|
4-Φ19
|
4-Φ19
|
4-Φ19
|
|
65
|
234
|
159
|
185
|
185
|
185
|
185
|
145
|
145
|
145
|
145
|
8-Φ19
|
8-Φ19
|
8-Φ19
|
8-Φ19
|
|
80
|
280
|
179
|
200
|
200
|
200
|
200
|
160
|
160
|
160
|
160
|
8-Φ19
|
8-Φ19
|
8-Φ19
|
8-Φ19
|
|
100
|
360
|
214
|
220
|
220
|
235
|
235
|
180
|
180
|
190
|
190
|
8-Φ19
|
8-Φ19
|
8-Φ23
|
8-Φ23
|
|
125
|
430
|
275
|
250
|
250
|
270
|
270
|
210
|
210
|
220
|
220
|
8-Φ19
|
8-Φ19
|
8-Φ28
|
8-Φ28
|
|
150
|
455
|
333
|
285
|
285
|
300
|
300
|
240
|
240
|
250
|
250
|
8-Φ23
|
8-Φ23
|
8-Φ28
|
8-Φ28
|
|
200
|
585
|
407
|
340
|
340
|
360
|
375
|
295
|
295
|
310
|
320
|
8-Φ23
|
12-Φ23
|
12-Φ28
|
12-Φ31
|
|
250
|
790
|
476
|
395
|
405
|
425
|
–
|
350
|
355
|
370
|
–
|
12-Φ23
|
12-Φ28
|
12-Φ31
|
–
|
|
300
|
900
|
526
|
445
|
460
|
485
|
–
|
400
|
410
|
430
|
–
|
12-Φ23
|
12-Φ28
|
16-Φ31
|
–
|
|
350
|
900
|
580
|
505
|
520
|
555
|
–
|
460
|
470
|
490
|
–
|
16-Φ23
|
16-Φ28
|
16-Φ34
|
–
|
700X水泵控制閥產品用途：
1.700X水泵控制閥由主閥、電磁導閥、針閥、球閥、單向閥、行程開關、微形過濾器和壓力表組成水力控制接管系統。
3.水泵需停止工作時，先由進口壓使主閥關閉90后，水泵停止運轉。剩余10由回水關閉。可防止水錘現象發生。
3.本產品利用電磁導閥控制，不需要其它裝置和能源。節約能源，保養簡便，停泵平穩。
4.是水泵出口的保護裝置。閥門呈流線型設計。通過電磁閥的導控實現準確的啟閉。使用可靠，有效地防止水錘和水擊聲，使用壽命長，安裝、維修方便。
5.本系列水泵控制閥產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。及城市供水工程。
·700X水泵控制閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·700X水泵控制閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質保卡"，產品并帶有"說明書""檢驗報告"等相關說明。
·700X水泵控制閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·700X水泵控制閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·700X水泵控制閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
