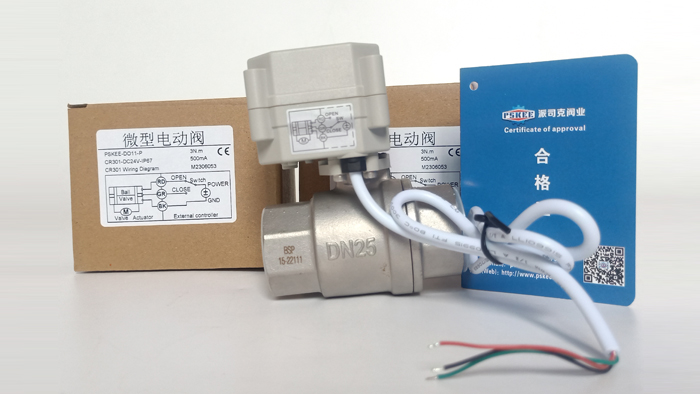

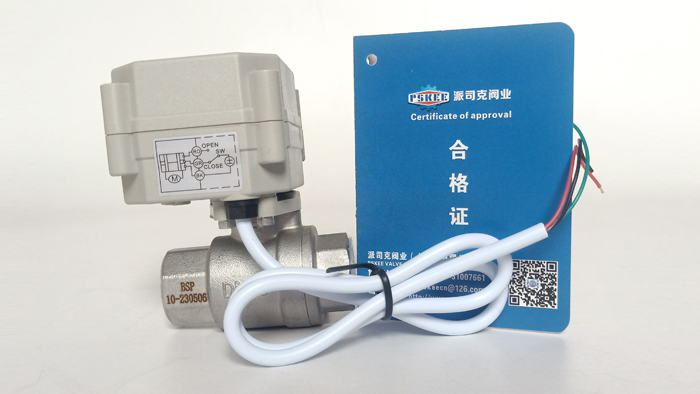

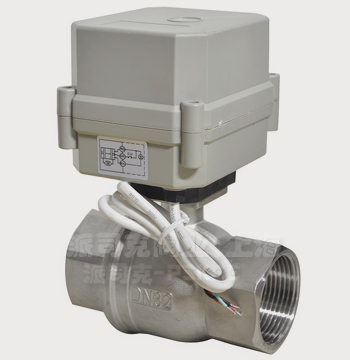

不銹鋼微型電動球閥產品概述：
微型電動球閥是我公司的小型電動閥門品種，其執行器和閥體的一體化設計，減小了外形體積，為在儀器儀表及小型設備上的使用提供了方便。
球閥、閥桿采用浮動密封結構，既減小了扭力又克服了結垢導致開關不靈的弊病。
不銹鋼微型電動球閥產品性能：
1.執行器外殼采用合金材料，外觀小巧精致、美觀耐用；傳動機構采用全金屬齒輪，力矩大。多種控制方式，既可以接受遠程閥門控制信號，又可以反饋到位信號給智能檢測單元。
2.外形美觀，體積小巧，性能可靠，輸出扭矩大，使用壽命長(10萬次以上）
3.電氣限位和機械限位一體化設計,定位準確,一致性很高,防止執行器連轉的可能.
4.執行器和閥門可以多角度裝配，方便于對于空間的分配需求。
5.球閥采用浮動密封結構，無滴漏，適用于重污垢及長期無動作的場合。
6.替換電磁閥不能正常工作的環境。
7.在1～2Mpa水壓下，工作電流僅僅為45～100mA(不同型號之間有差異)。
不銹鋼微型電動球閥設計特點：
1、球閥執行機械采用銅加不銹鋼齒輪設計，精度高輸出力矩大。
2、電動球閥外型小巧，結構緊湊，安裝簡易，適用于小型設備。
3、運行電流低，可以使用電池供電。
4、密封性能良好，防護等級IP67。
5、壽命長達7萬次到10萬次以上。
6、配有手動裝置，操作簡易。
不銹鋼微型電動球閥技術參數：
|
產品規格
|
DN15、DN20、DN25、DN32、DN40、DN50（螺紋可選配 NPT / BSP）
|
|
工作壓力
|
1.0MPa
|
|
流通介質
|
水、空氣
|
|
額定電壓
|
DC12、DC24、AC/DC9-24V、AC/DC9-35V、AC110-230V（可選）
|
|
靜態電流
|
≤500MA
|
|
閥體材料
|
SS304
|
|
開關的時間
|
≤15S
|
|
壽命
|
50000次
|
|
執行器材料
|
工程塑料
|
|
執行器扭矩
|
10 N.M
|
|
環境溫度
|
-15℃～50℃
|
|
液體溫度
|
2℃～90℃
|
|
手動方式
|
不帶
|
|
開關指示
|
帶
|
|
線路控制方式
|
CR2 01,CR2 02，CR3 03 ,CR4 01，CR5 01,CR5 02,CR7 04(可選)
|
|
墊座
|
PTFE
|
|
密封件
|
FKM
|
|
防護等級
|
IP67
|

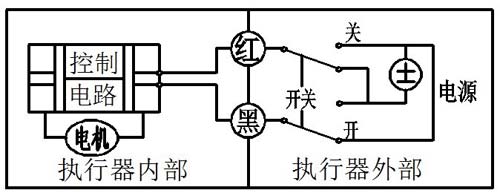

CR2-01（2 線控制）：
1. 紅線接通正級，黑線接通負級，閥門關閉，到位后執行器內部自動斷電。
2. 黑線接通正級，紅線接通負級，閥門打開，到位后執行器內部自動斷電。
3. 電壓選配：DC12V/DC24V
4. 不得過載電壓工作

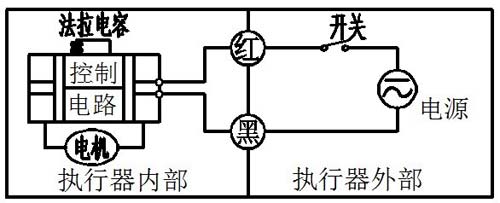

CR2-02 (2 線控制-斷電復位）接線圖
1、紅線、黑線接電源。
2、當開關閉合，閥門打開，到位后執行器內部自動斷電。
3、當開關斷開，閥門關閉，到位后執行器內部自動斷電。
4. 電壓選配：AC/DC110V-230V,AC/DC9-24V,AC/DC9-35V.
5. 不得過載電壓工作

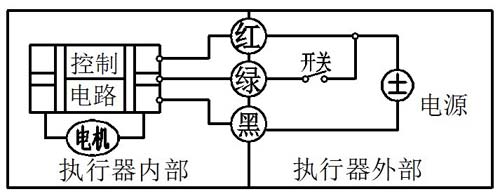

CR3-03（3 線控制）：
1、紅線、綠線接正級，與黑線接負級。
2、當綠線開關閉合，閥門打開，到位后執行器內部自動斷電。
3、當綠線開關斷開，閥門閉合，到位后執行器內部自動斷電。
4. 電壓選配：AC/DC12V，AC/DC24V。
5. 不得過載電壓工作

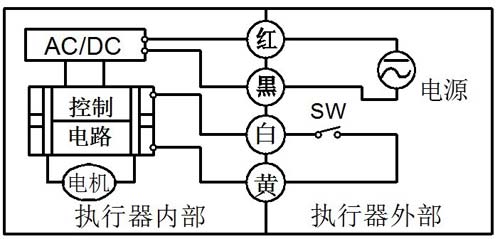

CR4-01（4線控制，帶反饋信號）：
1、紅線、黑線接負級, 白線，黃線接開關。
2、當開關閉合，閥門打開，到位后執行器內部自動斷電。
3、當開關斷開，閥門關閉，到位后執行器內部自動斷電。
4. 電壓選配：AC/DC110V-230V
5. 控制線帶DC5V /DC24V電 ,在多臺電動閥并聯同時使用時,須把顏色相同的控制線接在一起,否則電動閥不能正常工作。

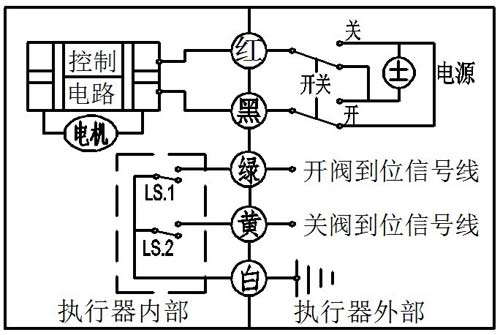

CR5-01（5線控制，帶反饋信號）接線圖：
1、紅線接通正級，黑線接通負級，閥門全關并保持。
2、黑線接通正級，紅線接通負級，閥門全開并保持。
3、綠線和白線接閥門全開信號線。
4、黃線和白線接閥門全關信號線。
5. 電壓選配：DC12V/DC24V
6. 不得過載電壓工作
7. 反饋帶載能力：1、電壓DC36V，AC220V;2、電流為0.4A.

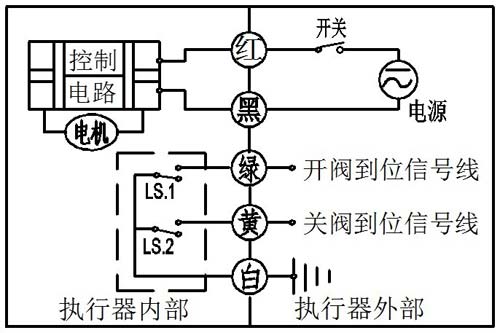

CR5 02 ( 5線控制，帶反饋信號)：
1、紅線、黑線接電源。
2、當開關閉合，閥門打開，到位后執行器內部自動斷電。
3、當開關斷開，閥門關閉，到位后執行器內部自動斷電。
4、綠線和白線接閥門全開信號線。
5、黃線和白線接閥門全關信號線。
6. 電壓選配：AC/DC9-35V,AC110-230V
7. 不得過載電壓工作
8. 反饋帶載能力：1、電壓DC36V，AC220V;2、電流為0.4A.

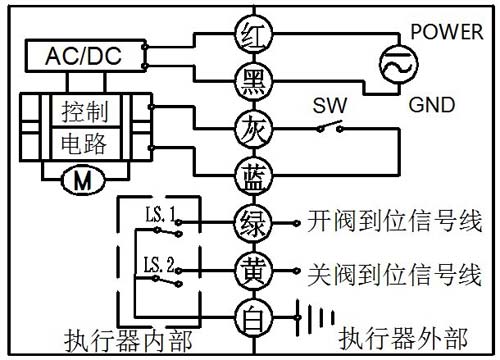

CR7-04（7線控制）：
1、紅線、黑線接負級, 白線，黃線接開關。
2、當開關閉合，閥門打開，到位后執行器內部自動斷電。
3、當開關斷開，閥門關閉，到位后執行器內部自動斷電。
4、綠線和白線接閥門全開信號線。
5、黃線和白線接閥門全關信號線。
6. 電壓選配：AC/DC110V-230V
7. 不得過載電壓工作
不銹鋼微型電動球閥產品應用：
1.廣泛應用于中yang空調系統（風機盤管）、太陽能（工程及民用熱水器）、節水器具（高�？ㄊ焦�(jié)水系統）、IC卡水表、熱計量表、空調自動加濕。
2. 微型電動球閥應用于暖通空調、地暖、環保工程、給排水、水處理、預付費冷熱水表、水處理系統、自動排水設備、節水器具、清洗設備（洗衣機、馬桶）、醫療設備、消防設備、自動灌溉、定時加濕。
3. 微型電動球閥應用于空氣壓縮機定時排水設備、太陽能供水設備、工工業自控小型設備、飲用水設備、環保等領域，替換電磁閥不能穩定工作的場合。
不銹鋼微型電動球閥手動功能：
1、機械手動功能須斷開電源使用。
2、左右小角度旋轉手輪，并把手輪向上提（大概3mm），然后旋動手輪左右，直至閥到位。
3、指示窗中指針上的紅線，指示S閥為關，指示O閥為開。
4、微型電動球閥手動操作后須按下手輪，以便正常電功工作。
