【氣動V型調節球閥】派司克品牌.質量保證，派司克閥業全方面介紹氣動V型調節球閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列氣動V型調節球閥。
氣動比例調節球閥產品簡述：
氣動比例調節閥是一種通過氣動執行機構驅動的流量控制閥門，核心部件為具有V型開口的閥芯（通常為球體或閥板）。其設計結合了調節閥的高精度控制與切斷閥的密封性能，廣泛應用于工業自動化系統中，適用于液體、氣體、蒸汽及含顆粒、纖維等復雜介質的流量、壓力、溫度等參數調節。閥門材質常為不銹鋼、碳鋼或**合金，可適配高溫、高壓、腐蝕性工況。
氣動比例調節閥設計標準：
1、V型球閥法蘭標準：GB/T 9113.1-2010、JB/T?79.1-1994、HG/20592-2009 ASME?B?16.5?EN?1092-1:?2001
2、壓力一溫度額定值：GB/T?12224-2007/ASME/B16.34-2003/IS0/7005-1
3、結構長度標準： 對夾式：企業標準 法蘭式：ISA/S75.04-1995，IEC/DIN/534-3-2
4、適應溫度范圍： -29℃-150℃常溫型 一 -29℃-250℃中溫型 一 -29℃_350℃高溫型
5、密封與強度試驗標準
強度及密封試驗標準：GB/T?4213-2007
6、硬密封等級：用戶無要求時按下表標準，用戶要求時可以按GB/T 4213-2007 V級標準執行。 V型調節球閥強度試驗壓力是按公稱壓力的1.5倍，填料及法蘭處密封試驗是按公稱壓力的1.1倍壓力進行，閥座密封是按大使用壓差 來進行試驗，當大使用壓差不明確時按1.0MPa（水壓）試驗，當大壓差小于0.6MPa時按0.6MPa壓力進行試驗，介質是帶有緩蝕阻垢劑的水進行試驗。
氣動比例調節球閥作用原理：
1. 信號輸入：控制系統（如PLC/DCS）輸出4-20mA電信號至定位器，轉換為氣壓信號（通常0.02-0.1MPa）。
2. 氣動驅動：氣壓推動執行器內活塞或薄膜，轉化為閥桿的直線或角行程運動，帶動V型閥芯旋轉或升降。
3. 流量調節：V型閥芯與閥座間的開度隨閥芯動作變化，形成近似等百分比流量特性，實現線性精準調節。介質通過V型切口時，尖銳邊緣可剪切顆粒或纖維，防止堵塞。
氣動比例調節球閥性能特點：
1. 高精度控制：V型結構提供漸進式流量曲線，調節靈敏度高，適用于小開度**控制（如≤5%開度仍穩定）。
2. 強抗堵耐磨：V型刃口設計可切斷介質中的固體顆粒，閥芯表面硬化處理（如碳化鎢涂層）延長使用壽命。
3. 高密封等級：金屬硬密封或軟密封（PTFE）可選，泄漏等級達ANSI Class VI，切斷性能優異。
4. 大可調比：通�？蛇_(dá)百分比，適應流量大幅波動的工況。
5. 模塊化設計：執行器與閥體可快速分離，支持在線更換閥座、填料，維護成本低。

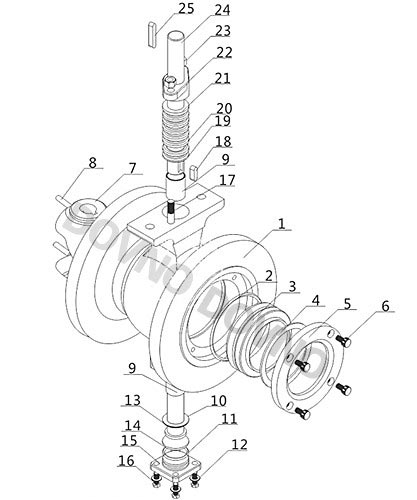

氣動比例調節球閥主要材料表：
|
序號
|
名稱
|
數量（件）
|
材料
|
|
1
|
閥體
|
1
|
CF8
|
|
2
|
O型圈
|
1
|
氟橡膠
|
|
3
|
閥座
|
1
|
304堆焊硬質合金
|
|
4
|
彈簧
|
1
|
17-7PH
|
|
5
|
密封座蓋
|
1
|
304
|
|
6
|
內六角螺釘
|
4
|
304
|
|
7
|
閥芯
|
1
|
CF8表面鍍硬鉻
|
|
8
|
圓柱銷
|
2
|
304
|
|
9
|
自潤滑軸承
|
2
|
304+PTFE
|
|
10
|
下閥桿
|
1
|
17-4PH
|
|
11
|
O型圈
|
1
|
氟橡膠
|
|
12
|
平墊片
|
4
|
304
|
|
13
|
環墊
|
1
|
PTFE
|
|
14
|
調節墊片
|
1
|
PTFE
|
|
15
|
后壓蓋
|
1
|
CF8
|
|
16
|
螺栓
|
4
|
304
|
|
17
|
雙頭螺栓
|
2
|
304
|
|
18
|
平鍵
|
1
|
304
|
|
19
|
下填料
|
1
|
PTFE
|
|
20
|
中填料
|
1組
|
PTFE
|
|
21
|
上填料
|
1
|
PTFE
|
|
22
|
填料壓蓋
|
1
|
CF8
|
|
23
|
螺母
|
2
|
304
|
|
24
|
上閥桿
|
1
|
17-4PH
|
|
25
|
平鍵
|
1
|
45
|

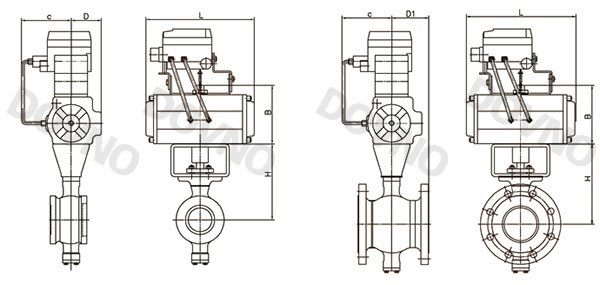

氣動比例調節球閥外形尺寸表：
|
DN
|
L
|
B
|
H
|
C
|
D
|
D1
|
|
25
|
168
|
108
|
163
|
120
|
36
|
85
|
|
32
|
168
|
108
|
168
|
120
|
36
|
85
|
|
40
|
204
|
129
|
170
|
130
|
46
|
85
|
|
50
|
262
|
137
|
180
|
130
|
50
|
85
|
|
65
|
262
|
137
|
195
|
130
|
50
|
85
|
|
80
|
268
|
153
|
210
|
145
|
56
|
90
|
|
100
|
268
|
153
|
220
|
145
|
56
|
102
|
|
125
|
300
|
175
|
235
|
160
|
68
|
97
|
|
150
|
390
|
192
|
270
|
160
|
75
|
129
|
|
200
|
460
|
217
|
300
|
175
|
87
|
123
|
|
250
|
525
|
260
|
375
|
195
|
103
|
149
|
|
300
|
600
|
319
|
420
|
220
|
|
148
|
|
350
|
720
|
356
|
500
|
250
|
|
179
|
|
400
|
740
|
378
|
550
|
260
|
|
180
|
|
450
|
740
|
378
|
650
|
260
|
|
230
|
|
500
|
860
|
432
|
720
|
260
|
|
280
|
氣動比例調節球閥產品用途：
氣動比例調節閥適用于適合含纖維、微小固體顆粒、料漿等介質，應用于造紙、化工、冶金等工業企業中含有纖維或微小固體顆粒的懸濁液介質中對有關工藝參數的控制，適用于制漿、造紙生產過程中的紙漿、白水、黑液、白液等懸浮顆粒的流體及濃、濁漿狀流體介質的自動調節。
·氣動比例調節球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·氣動比例調節球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品帶有"說明書""檢驗報告"等相關說明。
·氣動比例調節球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·氣動比例調節球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·氣動比例調節球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
